Beschreibung
Bauprinzip:

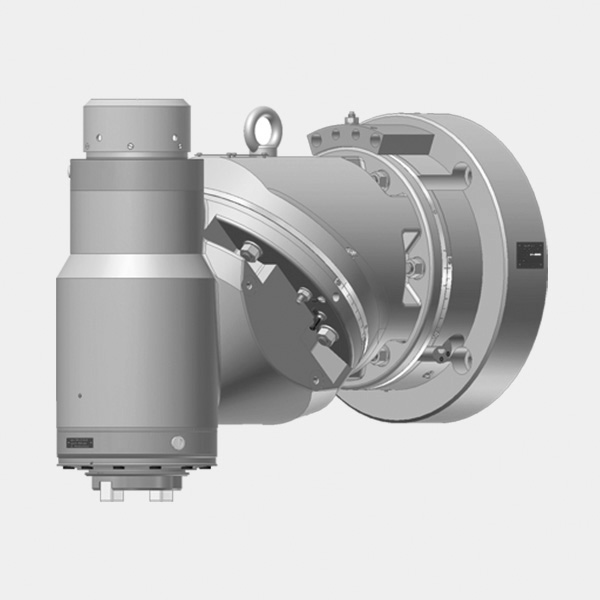

Zweiachsenfräskopf mit automatischer Werkzeugspannung
Schwenkachsen:
– Lage zueinander: 45º
– Schwenkbereich: 360º
– Ablesegenauigkeit: 2 Winkelminuten
Belastungen:
- max. Drehzahl: 3.000 min-1 (konstant)
- max. Drehmoment: 1.000 Nm (konstant) bis 294 min-1
- max. übertragbare Leistung: 37 kW (konstant) ab 294 min-1
Genauigkeiten:
- Rundlauf des Innenkegels der Frässpindel in Ebene A und B
nach DIN 8601
Messstelle 1 l=15 mm 0,010 mm
Messstelle 2 l=300 mm 0,020 mm
– Parallelität der Frässpindeldrehachse zur Abschraubfläche des Fräskopfes beim Schwenken und die Achse 1 (A-A) nach
DIN 8601 0,020/300 mm/mm
– Rechtwinkligkeit der Frässpindelachse zur Anschraubfläche (45°-Ebenen) 0,020/300 mm/mm
