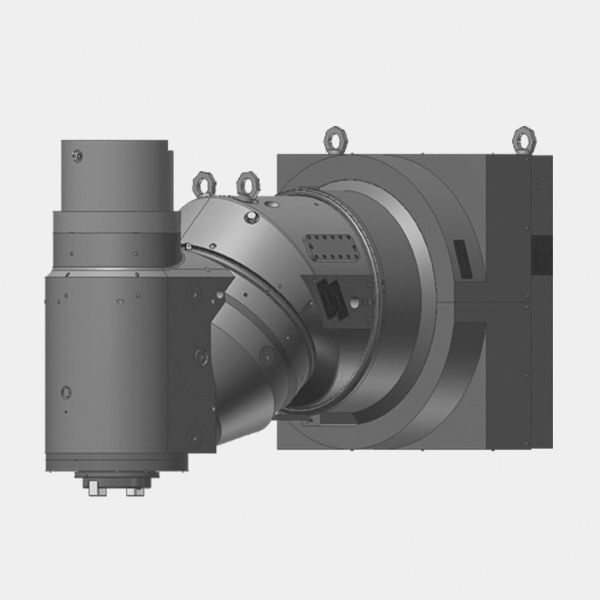

NC-Zweiachs Positionierfräskopf
KFU-D5/45/X
P=50 kW, n=3.000 min⁻¹, M=1.700 Nm

NC-Zweiachs Positionierfräskopf
KFU-D5/45/X

P=50 kW
n=3.000 min-1
M=1.700 Nm

Beschreibung

Bauprinzip:
- NC-Positionierfräskopf / abhebend mit Hirthverzahnung
- Positionierung über Maschinenhauptspindel
- SK 50 (HSK 100) mit automatischer Werkzeugspannung
- mit innerer und äußerer Kühlmittelzufuhr
- Schmierung: Öl-Luft - Minimalmengenschmierung
- Option: Achs-Meßsystem

C-Achse / Achse 1 (90°)
- Schwenkbereich: n x 360°
- Teilung: 360 x 1° / 144 x 2,5°
- Positioniergenauigkeit: ± 3"
- Tangentialmoment: 12.000 Nm

A-Achse / Achse 2 (45°)
- Schwenkbereich: n x 360°
- Teilung: 360 x 1° / 144 x 2,5°
- Positioniergenauigkeit: ± 3"
- Tangentialmoment: 12.000 Nm

Genauigkeiten
- Rundlauf Innenkegel
L=15 mm : 0,010 mm
L=300 mm : 0,020 mm
- Mittenversatz: 0,02 mm
